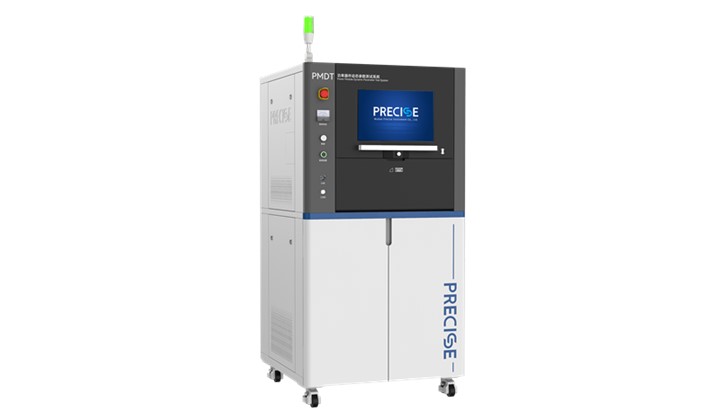

PMDT功率器件動態參數測試系統

8359

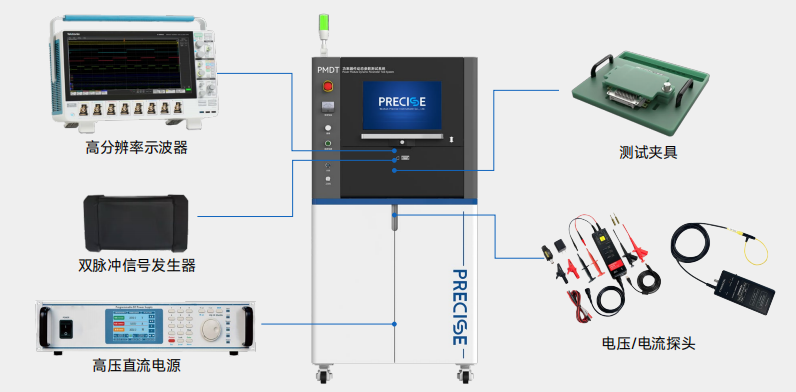

PMDT耗油率元電子電子元件封裝動態性圖叁數自測軟件機系統就是一款專門于MOSFET、IGBT、SiC MOS等元電子電子元件封裝的動態性圖叁數自測軟件，夠安全性性高節省時間的自測軟件耗油率元電子電子元件封裝的面板開關延長時間和損耗量，評詁元電子電子元件封裝的安全性性高業務區，對元電子電子元件封裝和驅動器三極管的不導通保護英文特征參數實現驗正，測試耗油率部件的雜散電感。裝置包括由雙輸入脈沖移動信號會檢測器，蒙題辨率示波器，直流電電直流電壓溫度探頭，直流電電24v電源、母線電解電容、低雜感母排、重新化測驗游戲和配置測驗工作裝組合而成。裝置搭載各種測驗推動板，可履蓋按鈕性能測驗、柵極電荷量測驗、不導通測驗、雪崩測驗等，日均測驗就可搞定按鈕因素及倒置找回因素測驗；可實時的存儲測驗效果及正弦波形斜率，重新轉換成測驗該報告。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

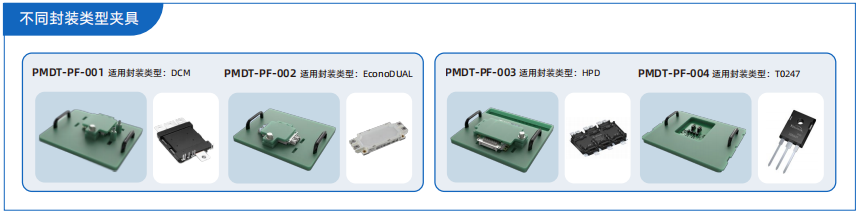

測試夾具

對目前上有差異封裝形式結構類型的馬力半導體器件，如IGBT、SiC、MOS等的產品，普賽斯可以提供芭比娃娃家具軟件測試方法夾具設計防止方式，能用于T0單管，半橋模組等的產品的軟件測試方法

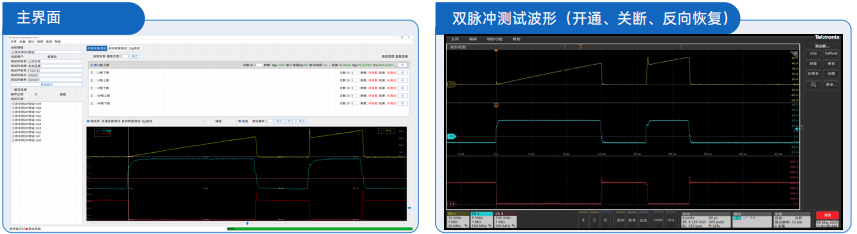

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(1個大概): 網絡帶寬 100M，分度值 30AIc(2個): 資源帶寬 30M，量限 300A Icsc(個): 帶寬的配置 30M，滿量程 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(5個)：上行帶寬 100M，測量范圍 30AIc(3個)：上行帶寬 30M，示值 1200A Icsc(5個)：帶寬使用 30M，量限 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(5個): 服務器帶寬 100M，量限 30AIc(15個): 上行帶寬 30M，測量范圍 3000A Icsc(6個): 上行帶寬 30M，測量范圍 12kA
